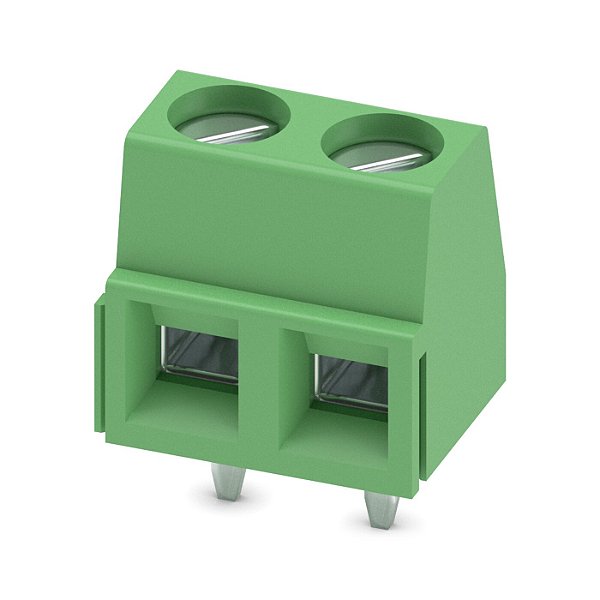

Borne De Placa De Circuito Impresso Mkdsn 1,5/ 2-5,08 1729128 Phoenix Contact

Clique no botão ao lado para assistir ao vídeo relacionado ao produto.

Assistir Vídeo

Borne De Placa De Circuito Impresso Mkdsn 1,5/ 2-5,08 1729128 Phoenix Contact

Código: 1729128 Marca:

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Incluir no Orçamento Estoque: Disponível

Borne De Placa De Circuito Impresso Mkdsn 1,5/ 2-5,08 1729128 Phoenix Contact



MKDSN 1,5/ 2-5,08 - Borne de placa de circuito impresso
1729128

Borne de placa de circuito impresso, corrente nominal: 17,5 A, tensão de teste (III/2): 400 V, bitola nominal: 1,5 mm2, quantidade de potenciais: 2, número de linhas: 1, número de polos por linha: 2, família de artigos: MKDSN 1,5, passo: 5,08 mm, tipo de conexão: Conexão por rosqueamento com luva de tração, forma da cabeça do parafuso: L Ranhura longitudinal, montagem: Solda por onda, sentido de conexão condutor/platina: 0 °, cor: verde, Layout de pinos: Pinagem linear, Comprimento de pino [P]: 3,5 mm, quantidade de pinos de solda por potencial: 1, tipo de embalagem: embalado em caixa de cartão

Formato Bloco de bornes de circuito impresso
Linha de produtos COMBICON Terminals S
Tipo de produto Borne de placa de circuito impresso
Família de produtos MKDSN 1,5
Número de pólos 2
Passo 5,08 mm
Número de conexões 2
Número de linhas 1
Quantidade de potenciais 2
Layout de pinos Pinagem linear
Quantidade de pinos de solda por potencial 1

Corrente nominal IN 17,5 A
Tensão UN 400 V
Grau de impurezas 3
Tensão de dimensionamento (III/3) 250 V
Tensão de teste (III/3) 4 kV
Tensão de teste (III / 2) 400 V
Tensão de teste (III/2) 4 kV
Tensão de dimensionamento (II/2) 630 V
Tensão de teste (II/2) 4 kV

Tecnologia de conexão
Formato Bloco de bornes de circuito impresso
Bitola nominal 1,5 mm²
Conexão de condutores
Tipo de conexão Conexão por rosqueamento com luva de tração
Bitola do condutor, fixa 0,14 mm² ... 1,5 mm²
Bitola do condutor, flexível 0,14 mm² ... 1,5 mm²
Bitola do condutor AWG 26 ... 16
Bitola do condutor flexível com terminal tubular sem capa isolante 0,25 mm² ... 1 mm²
Bitola do condutor flexível com terminal tubular com capa isolante 0,25 mm² ... 1,5 mm²
2 condutores com o mesmo perfil, fixos 0,14 mm² ... 0,75 mm²
2 condutores com o mesmo perfil, flexíveis 0,14 mm² ... 0,75 mm²
2 condutores com a mesma bitola, flexíveis com AEH sem suporte de plástico 0,25 mm² ... 0,5 mm²
2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico 0,5 mm² ... 0,75 mm²
Comprimento de decapagem 6 mm
Torque de aperto 0,5 Nm ... 0,6 Nm

Tipo de montagem Solda por onda
Layout de pinos Pinagem linear
Forma de acionamento da cabeça do parafuso Ranhura longitudinal (L)
Tipo de conexão Conexão por rosqueamento com luva de tração
Forma de acionamento da cabeça do parafuso Ranhura longitudinal (L)
Instruções de processamento
Processo Solda por onda

Dados de material - contato
Nota Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201
Material de contato Liga de Cu
Condições da superfície estanhado galvanicamente
Superfície metálica do ponto de prensagem (camada de cobertura) Estanho (5 - 7 µm Sn)
Superfície metálica do ponto de prensagem (camada intermédia) Níquel (2 - 3 µm Ni)
Superfície metálica da área de solda (camada de cobertura) Estanho (5 - 7 µm Sn)
Superfície metálica da área de solda (camada intermédia) Níquel (2 - 3 µm Ni)
Dados de material - caixa
Cor (Caixa) verde (6021)
Material isolante PA
Grupo de material isolante I
CTI conforme IEC 60112 600
Classe de inflamabilidade conforme UL 94 V0
Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 850
Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 775
Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 125 °C

Indicação sobre a aplicação Para a conexão segura de condutores sempre deve ser respeitado um torque de aperto definido. Especialmente com bornes de placa de circuito impresso de dois e três polos, o pino de solda individual por cada ponto de contato não consegue absorver isto. Por isso, os bornes precisam ser apoiados na conexão de condutores (fixados com a mão, suporte na caixa).

Desenho de medidas
Passo 5,08 mm
Largura [w] 10,16 mm
Altura [h] 13,5 mm
Comprimento [l] 8,1 mm
Altura de montagem 10 mm
Comprimento do pino de solda [P] 3,5 mm
Medidas do pino 0,5 x 1 mm

Teste de danos dos condutores e afrouxamento
Especificação de teste DIN EN 60999-1 (VDE 0609-1):2000-12
Resultado Aprovado no teste
Teste de tração
Especificação de teste DIN EN 60999-1 (VDE 0609-1):2000-12
Bitola de condutor/tipo de condutor/força de tração valor de referência/valor real 0,14 mm² / rígido / > 10 N
0,14 mm² / flexível / > 10 N
1,5 mm² / rígido / > 40 N
1,5 mm² / flexível / > 40 N

Teste de elevação de temperatura
Especificação de teste DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Demanda Teste de elevação de temperatura A soma da temperatura ambiente e do aquecimento dos bornes de conexão da placa de circuito impresso não pode ultrapassar a temperatura limite superior.
Resistência de corrente de curto prazo
Especificação de teste DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Resistência de isolamento
Especificação de teste DIN EN 60512-3-1:2003-01
Resistência de isolamento de polos adjacentes > 5 MΩ
Distâncias de isolamento e fuga |
Especificação de teste DIN EN 60947-1 (VDE 0660-100):2015-09
Grupo de material isolante I
Resistência à corrente de fuga (DIN EN 60112 (VDE 0303-11)) CTI 600
Tensão de isolamento nominal (III/3) 250 V
Tensão de impulso nominal (III/3) 4 kV
valor mínimo da distância de isolamento - campo heterogêneo (III/3) 3 mm
valor mínimo da distância de fuga (III/3) 3,2 mm
Indicação sobre a bitola de conexão Com condutor conectado 1,5 mm² (rígido).
Tensão de isolamento nominal (III/2) 400 V
Tensão de impulso nominal (III/2) 4 kV
valor mínimo da distância de isolamento - campo heterogêneo (III/2) 3 mm
valor mínimo da distância de fuga (III/2) 3 mm
Tensão de isolamento nominal (II/2) 630 V
Tensão de impulso nominal (II/2) 4 kV
valor mínimo da distância de isolamento - campo heterogêneo (II/2) 3 mm
valor mínimo da distância de fuga (II/2) 3,2 mm

Teste de vibração
Especificação de teste DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequência 10 - 150 - 10 Hz
Velocidade Sweep 1 oitava/min
Amplitude 0,35 mm (10 Hz ... 60,1 Hz)
Velocidade Sweep 5g (60,1 Hz ... 150 Hz)
Duração do teste por eixo 2,5 h
Teste de fio incandescente
Especificação de teste DIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Temperatura 850 °C
Período de exposição 5 s
Envelhecimento
Especificação de teste DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Condições ambientais
Temperatura ambiente (operação) -40 °C ... 105 °C (Dependendo da curva de capacidade de condução de corrente/curva de redução de carga)
Temperatura ambiente (armazenamento/transporte) -40 °C ... 70 °C
Umidade relativa do ar (armazenamento/transporte) 30 % ... 70 %
Temperatura ambiente (montagem) -5 °C ... 100 °C

Tipo de embalagem embalado em caixa de cartão


Código 1729128
Unidades por embalagem 250 Unidade
Quantidade mínima de pedido 260 Unidade
Chave comercial AALF
Chave de produto AALFHD
Página de catálogo Página 91 (C-1-2013)
GTIN 4017918025991
Peso por unidade (inclusive embalagem) 1,96 g
Peso por unidade (exclusive embalagem) 1,8 g
País de origem DE
