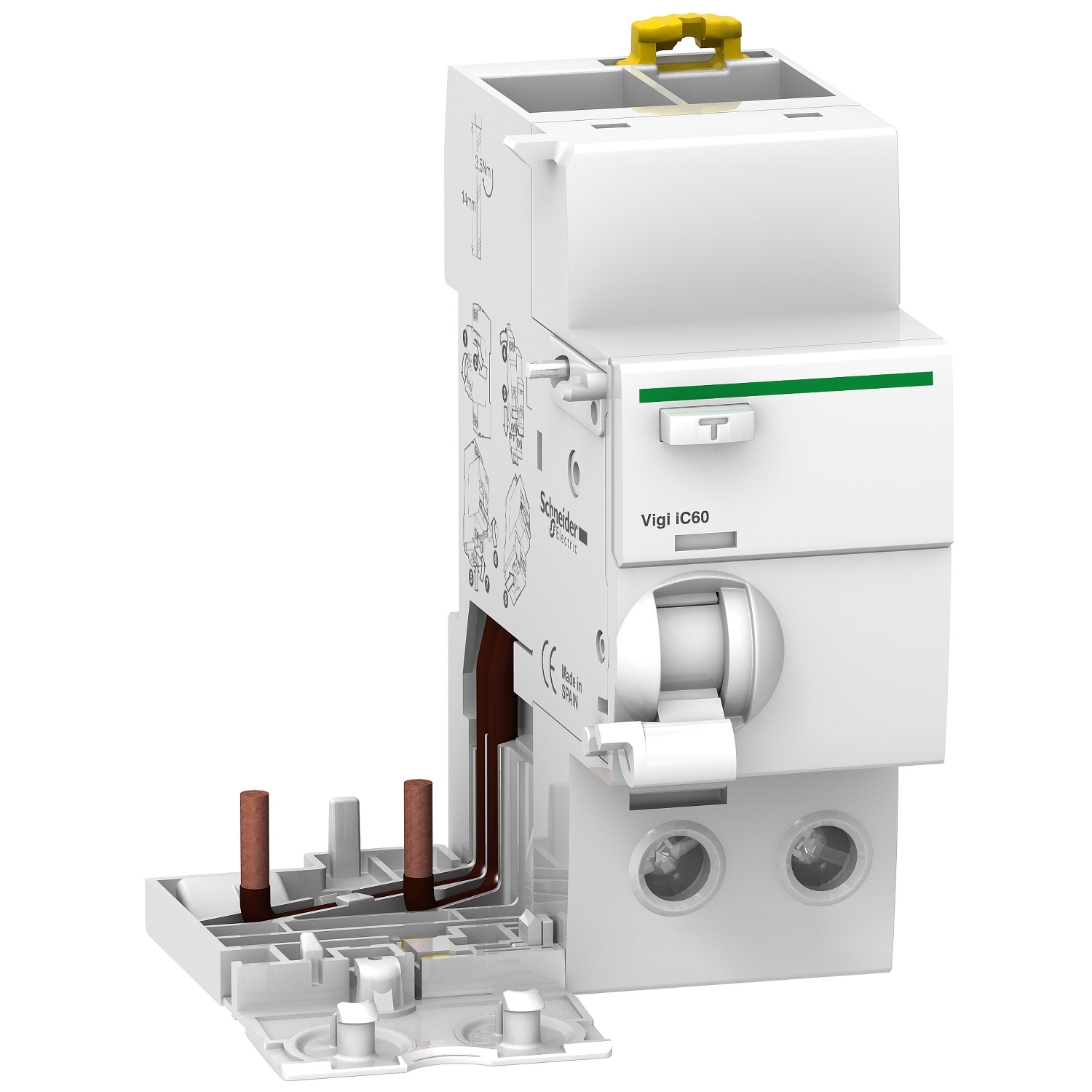

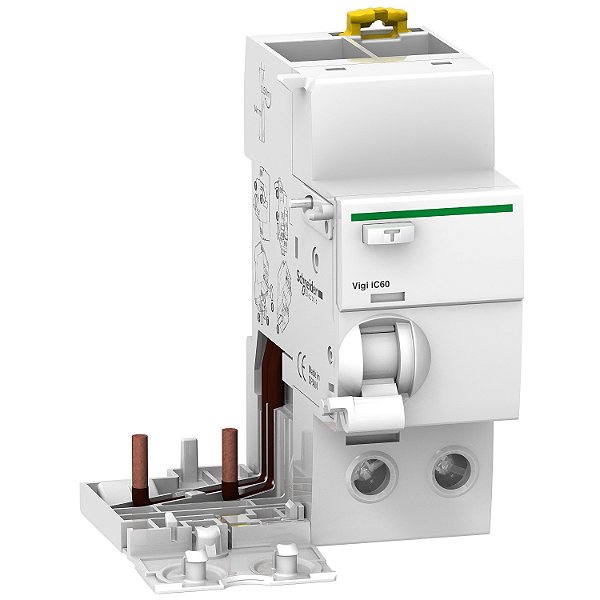

Bloco Diferencial Residual Acti9 Vigi Ic60 2P 40A 30Ma Si 230V A9V61240 SCHNEIDER

Código: A9V61240 Marca: Schneider

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

This Acti9 Vigi iC60 is a modular add-on residual current devices. It is a 2P, rated current is 63A, operating voltage is 230VAC to 240VAC according to IEC 61009-1. The earth leakage protection class is A-SI type with a sensitivity of 30mA and a voltage independent technology. This product protects against short circuit, cable overload, electrical shock by indirect contact and fire hazards. The A-SI type provides increased immunity from electrical interference and polluted or corrosive environments. It can be combined with iC60 or Acti 9 Reflex iC60, to provide protection of persons and protection of installations. This product is compliant with IEC 61009-1 and EN 61009-1 standard. The Ue rated operational voltage is 230VAC to 240VAC. The Ui rated insulation voltage is 500VAC. The Uimp rated impulse withstand voltage is 6kV. The pollution degree is 3. It can be mounted on DIN rail. The width in 9mm pitches is 4. The dimensions are (W) 72mm x (H) 91mm x (D) 73.5mm. The weight is 0.165kg. The degree of protection is IP20 and IP40 in an enclosure. The operating temperature -25°C to +60°C. The storage temperature is -40°C to +85°C.

Principal
linha	Acti 9
Tipo de produto ou componente	Add-on residual current devices
Nome abreviado do dispositivo	Vigi iC60
Descrição de polos	2P
[In] corrente nominal	40 A
sensibilidade de fuga à terra	30 mA
atraso de proteção de fuga à terra	Instantâneo
Earth leakage protection type	Classe A-SI
Tipo de rede	CA
Frequência da rede	50/60 Hz
[Ue] tensão de operação nominal	230...240 V CA 50/60 Hz para EN 61009-1 230...240 V CA 50/60 Hz para IEC 61009-1 para IEC/EN 61009-2-1
Normas	IEC 61009-1 EN 61009-1
desvios de 9 mm	4

Complementar
localização do dispositivo no sistema	De saída
tecnologia de disparo de corrente residual	Independente da tensão
[Ui] tensão de isolamento nominal	500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal	6 kV conforme IEC 60947-2
compatibilidade da linha	Acti 9 Acti9 iC60 Acti 9 Acti9 Reflex iC60
Compatibilidade do produto	Terminal simples
Sinalização local	Indicador de disparo
Modo de montagem	De encaixe
Suporte de montagem	Trilho DIN
conexão elétrica a mcb	Por parafusos
compatibilidade do bloco de distribuição do barramento combinado	Parte inferior: sim
Altura	91 mm
largura	72 mm
Profundidade	73,5 mm
Peso líquido	0,165 kg
conexões - terminais	Terminal tipo túnel parte de baixo of 1 cabo(s) 1…35 mm² rígido Sem a extremidade do cabo Terminal tipo túnel parte de baixo of 1 cabo(s) 1…25 mm² Flexível Sem a extremidade do cabo Terminal tipo túnel parte de baixo of 1 cabo(s) 1…25 mm² Flexível Com a extremidade do cabo
Comprimento da decapagem do fio	14 mm for parte inferior connection
Torque de aperto	3,5 N.m parte inferior

Meio ambiente
grau de proteção IP	IP20 conforming to IEC 60529 IP40 (invólucro modular) conforming to IEC 60529
grau de poluição	3 conforme IEC 60947-2
compatibilidade eletromagnética	8/20 µs tensão aos choques, 3.000 A conforme IEC 61009-1
Temperatura ambiente para funcionamento	-25…60 °C
Temperatura ambiente para armazenamento	-40…85 °C

Unidades de embalagem
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	8,8 cm
Package 1 Width	7,8 cm
Package 1 Length	11,4 cm
Package 1 Weight	188,0 g
Unit Type of Package 2	S03
Number of Units in Package 2	27
Package 2 Height	30,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	5,563 kg

Garantia contratual
Garantia	18 months
