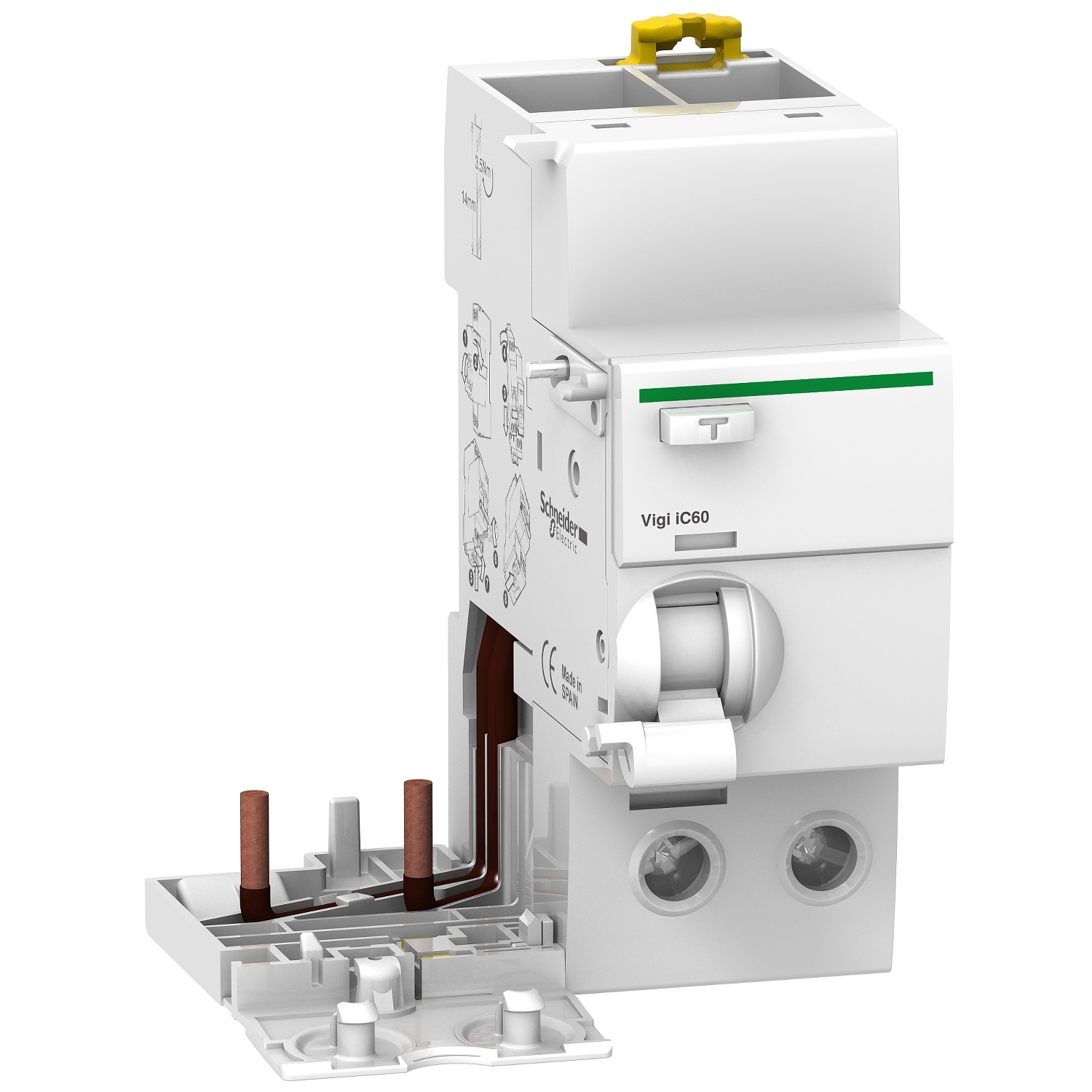

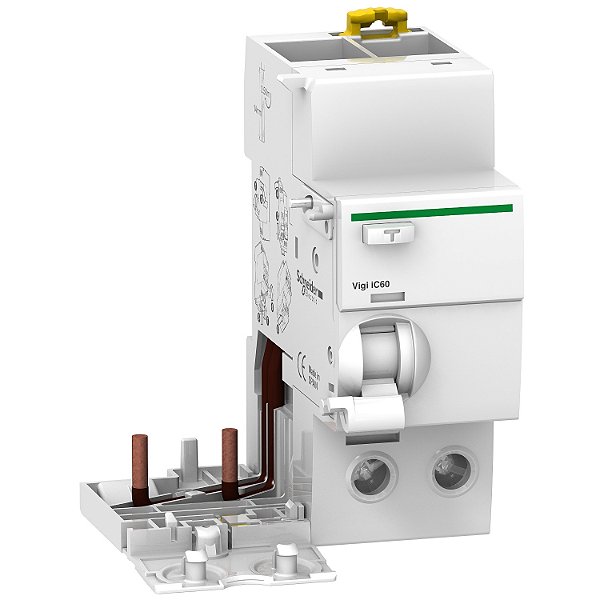

This Acti9 Vigi iC60 is a modular add-on residual current devices. It is a 2P, rated current is 40A, operating voltage is 130VAC according to IEC 61009-1. The earth leakage protection class is AC type with a sensitivity of 30mA and a voltage independent technology. This product protects against short circuit, cable overload, electrical shock by indirect contact and fire hazards. A VisiTrip window is here to indicate a fault tripping by a red mechanical indicator on the front face. It can be combined with Acti 9 iC60 circuit breaker to provide protection of persons and protection of installations. This product is compliant with EN 61009-1 and IEC 61009-1 standard. The Ue rated operational voltage is 130VAC. The Ui rated insulation voltage is 500VAC. The Uimp rated impulse withstand voltage is 6kV. The pollution degree is 3. It can be mounted on DIN rail. The width in 9mm pitches is 4. The dimensions are (W) 72mm x (H) 91mm x (D) 73.5mm. The weight is 0.165kg. The degree of protection is IP20 and IP40 in an enclosure. The operating temperature -5°C to +60°C. The storage temperature is -40°C to +85°C.
| linha | Acti 9 |
|---|---|
| Tipo de produto ou componente | Add-on residual current devices |
| Nome abreviado do dispositivo | Vigi iC60 |
| Descrição de polos | 2P |
| [In] corrente nominal | 40 A |
| sensibilidade de fuga à terra | 30 mA |
| atraso de proteção de fuga à terra | Instantâneo |
| Earth leakage protection type | Classe AC |
| Tipo de rede | CA |
| Frequência da rede | 50/60 Hz |
| [Ue] tensão de operação nominal | 130 V CA 50/60 Hz para EN 61009-1 130 V CA 50/60 Hz para IEC 61009-1 para IEC/EN 61009-2-1 |
| Normas | EN 61009-1 IEC 61009-1 |
| desvios de 9 mm | 4 |
| localização do dispositivo no sistema | De saída |
|---|---|
| tecnologia de disparo de corrente residual | Independente da tensão |
| [Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz conforme IEC 60947-2 |
| [Uimp] tensão suportável de impulso nominal | 6 kV conforme IEC 60947-2 |
| compatibilidade da linha | Acti 9 Acti9 iC60 |
| Compatibilidade do produto | Terminal simples |
| Sinalização local | Indicador de disparo |
| Modo de montagem | De encaixe |
| Suporte de montagem | Trilho DIN |
| conexão elétrica a mcb | Por parafusos |
| compatibilidade do bloco de distribuição do barramento combinado | Parte inferior: sim |
| Altura | 91 mm |
| largura | 72 mm |
| Profundidade | 73,5 mm |
| Peso líquido | 0,165 kg |
| conexões - terminais | Terminal tipo túnel parte de baixo of 1 cabo(s) 1…35 mm² rígido Sem a extremidade do cabo Terminal tipo túnel parte de baixo of 1 cabo(s) 1…25 mm² Flexível Sem a extremidade do cabo Terminal tipo túnel parte de baixo of 1 cabo(s) 1…25 mm² Flexível Com a extremidade do cabo |
| Comprimento da decapagem do fio | 14 mm for parte inferior connection |
| Torque de aperto | 3,5 N.m parte inferior |
| grau de proteção IP | IP20 conforming to IEC 60529 IP40 (invólucro modular) conforming to IEC 60529 |
|---|---|
| grau de poluição | 3 conforme IEC 60947-2 |
| compatibilidade eletromagnética | 8/20 µs tensão aos choques, 250 A conforme IEC 61009-1 |
| Temperatura ambiente para funcionamento | -5…60 °C |
| Temperatura ambiente para armazenamento | -40…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 8,5 cm |
| Package 1 Width | 7,7 cm |
| Package 1 Length | 11,5 cm |
| Package 1 Weight | 176,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 27 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 5,249 kg |
| Garantia | 18 months |
|---|
