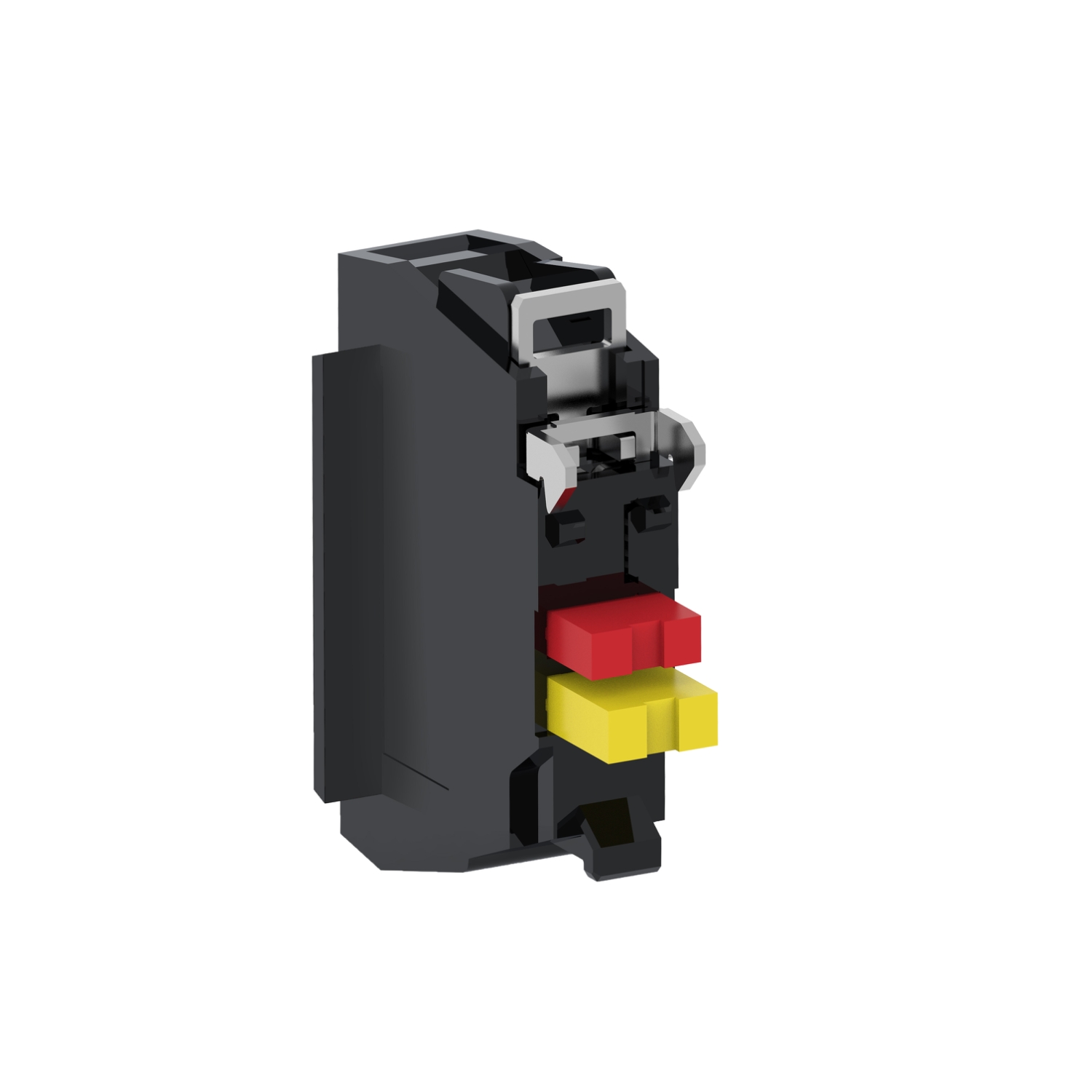

Bloco De Contato Monitoramento 1Nf ZBE302 SCHNEIDER
| Linha de produto | Harmony XB4 Harmony XB5 |
|---|---|
| Tipo de produto ou componente | Bloco de contato |
| Nome abreviado do dispositivo | ZBE |
| quantidade indivisível de venda | 5 |
| grau de proteção IP | IP20 conforme IEC 60529 |
| Operação dos contatos | Abertura lenta |
| Tipo de bloco de contatos | Único |
| uso dos contatos | Contatos de monitoramento |
| Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1 Terminais de parafuso, >= 1 x 0.34 mm² Sem a extremidade do cabo conforme IEC 60947-1 |
| largura total CAD | 10 mm |
|---|---|
| altura total CAD | 41 mm |
| profundidade total CAD | 26 mm |
| Peso líquido | 0,013 kg |
| Tipo e composição dos contatos | 1 NF Contatos de monitoramento |
| ruptura positiva | Com conforme IEC 60947-5-1, apêndice K |
| curso de funcionamento | 1,5 mm (Comutação elétrica variável NF) 4,3 mm (Total percorrido) |
| força de funcionamento | 5 N Comutação elétrica variável NF |
| durabilidade mecânica | 300000 ciclos |
| torque de aperto | 0,8…1,2 N.m conforme IEC 60947-1 |
| formato da cabeça do parafuso | Cruzado compatível com pozidriv Nº 1 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas |
| Material de contatos | Liga de prata (Ag/Ni) |
| proteção contra sobrecarga e curtos-circuitos | 6 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1 |
| [Ith] corrente térmica convencional ao ar livre | 6 A conforme IEC 60947-5-1 |
| [Ui] tensão nominal de isolação | 300 V (graus de poluição 3) conforme IEC 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 4 kV IEC 60947-1 |
| [Ie] corrente nominal de operação | 1,5 A a 240 V, CA-15, B300 conforme IEC 60947-5-1 3 A a 120 V, CA-15, B300 conforme IEC 60947-5-1 0,11 A a 250 V, CC-13, R300 conforme IEC 60947-5-1 0,22 A a 125 V, CC-13, R300 conforme IEC 60947-5-1 |
| durabilidade elétrica | 300000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 300000 ciclos, CA-15, 3 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 300000 ciclos, CA-15, 3 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 300000 ciclos, CC-13, 0,3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 300000 ciclos, CC-13, 1 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C |
| confiabilidade elétrica | Λ < 10exp(-7) a 5 V e 1 mA Em ambiente limpo conforme IEC 60947-5-4 Λ < 10exp(-8) a 17 V e 3,4 mA Em ambiente limpo conforme IEC 60947-5-4 |
| montagem do bloco | Montagem frontal |
| Apresentação do dispositivo | Componentes separados |
| Tratamento de proteção | TH |
|---|---|
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -40…70 °C |
| Normas | IEC 60947-1 IEC 60947-5-1 IEC 60947-5-4 UL 60947-5-1 CSA C22.2 No 60947-5-1 JIS C8201-1 JIS C8201-5-1 GB/T 14048.5 BS EN 60947-5-1 GOST IEC 60947-5-1 |
| Certificações do produto | CSA EAC BV DNV CE LROS (Lloyds register of shipping) CCC UL listed CB Scheme UKCA |
| resistência à vibração | 5 gn (f= 10…500 Hz) conforme IEC 60068-2-6 25 mm pico a pico (f= 2…10 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 25 gn (duração = 6 ms) para 1000 choques em cada eixo conforme IEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 1,4 cm |
| Package 1 Width | 3,3 cm |
| Package 1 Length | 4,2 cm |
| Package 1 Weight | 13 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 5 |
| Package 2 Height | 4,3 cm |
| Package 2 Width | 5,3 cm |
| Package 2 Length | 5,8 cm |
| Package 2 Weight | 71 g |
| Unit Type of Package 3 | S01 |
| Number of Units in Package 3 | 210 |
| Package 3 Height | 15 cm |
| Package 3 Width | 15 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 3,348 kg |
| Garantia | 18 months |
|---|
