| Restrição de uso | |
| Nota EMC | EMC: produto de classe A, veja a declaração do fabricante na área de download |

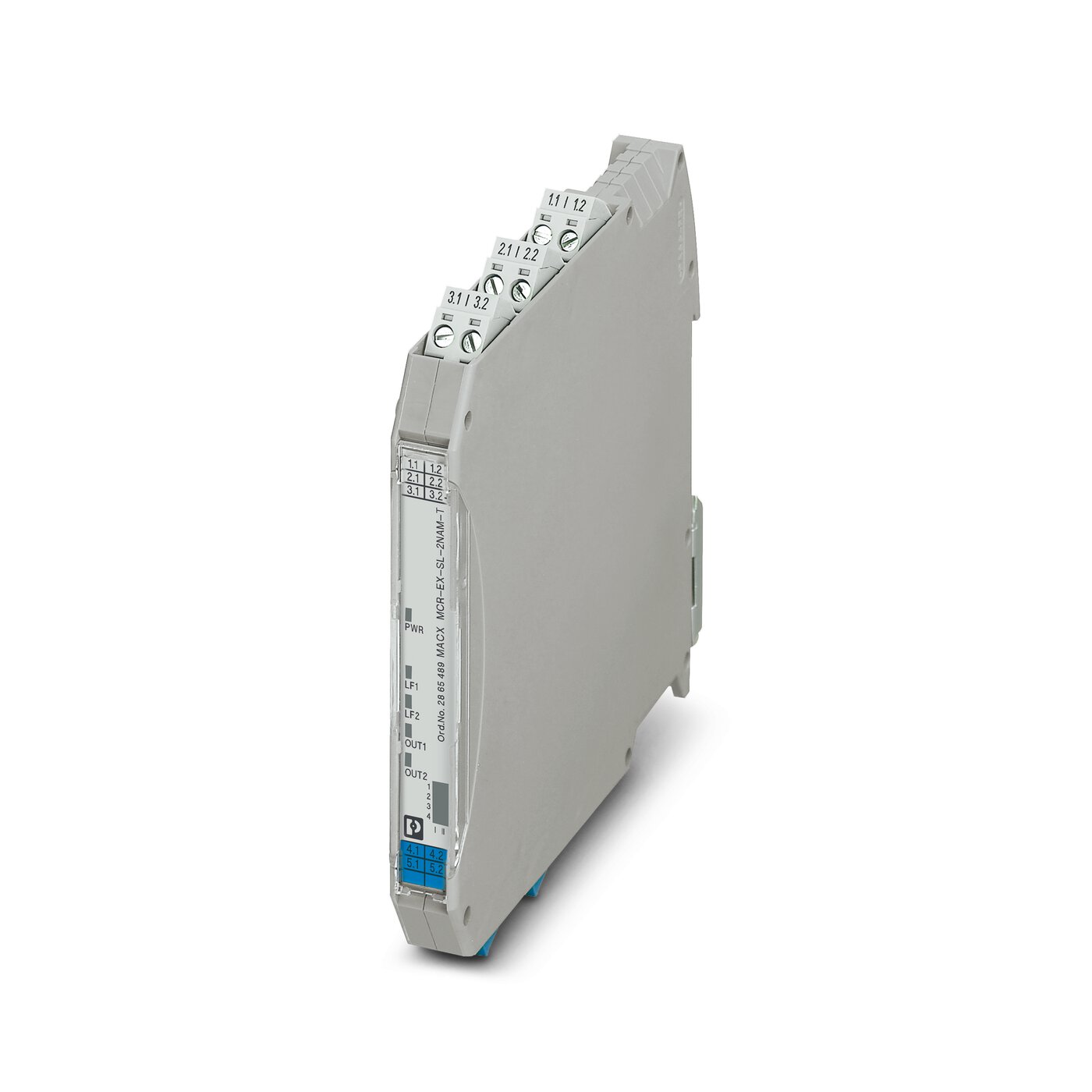

| Tipo de produto | Transf. de chave de isolamento |
| Família de produtos | MACX Analog |
| Aplicação | Digital IN |
| Número de canais | 2 |
| Versão | Amplificador de comutação de isolamento Ex i com segurança funcional SIL |
| Configuração | Chave DIP |
| Propriedades de isolamento: GB Standard | |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Funcionalidade | |
| Configuração | Chave DIP |
| Número de canais | 2 |
| Isolação galvânica | Isolamento de 3 vias |
| Isolamento galvânico entre entrada e saída | sim |
| Isolamento galvânico Entrada/saída | |
| Isolamento galvânico | 375 V (Valor de pico conforme IEC/EN 60079-11) |
| Isolamento galvânico Entrada/saída/alimentação, conector para trilho DIN | |
| Tensão de isolamento nominal | 300 Veff |
| Tensão de teste | 2,5 kV AC (50 Hz, 60 s) |
| Isolamento | Isolamento seguro conforme IEC/EN 61010-1 |
| Isolamento galvânico Entrada/alimentação, conector para trilho DIN | |
| Isolamento galvânico | 375 V (Valor de pico conforme IEC/EN 60079-11) |
| Isolamento galvânico Saída 1/saída 2 | |
| Tensão de isolamento nominal | 50 Veff |
| Tensão de teste | 1 kV AC (50 Hz, 60 s) |
| Isolamento | Isolamento básico conforme IEC/EN 61010-1 |
| Alimentação | |
| Tensão nominal de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Máximo consumo de energia | < 34 mA (24 V DC) |
| Dissipação de potência | ≤ 1000 mW |
| Consumo de corrente | 0,8 W |
| Sinal: NAMUR | |
| Descrição da entrada | autoseguro |
| Quantidade de entradas | 2 |
| Fontes de entrada aplicáveis | Sensores de proximidade NAMUR (IEC/EN 60947-5-6) |
| Contatos de ligação sem voltagem | |
| Contatos de ligação com resistência | |
| Limite de ligação sinal "0" corrente | < 1,2 mA (bloqueado) |
| Limite de ligação sinal "1" corrente | > 2,1 mA (condutor) |
| Corrente contra curto-circuito | 8 mA |
| Histerese de ligação | < 0,2 mA |
| Reconhecimento de erros de linha | < 0,05 mA ... 0,35 mA (Ruptura de linha) |
| < 100 Ω ... 360 Ω (Curto-circuito) | |
| ligação/desligamento através de chave DIP | |
| Tensão de inércia | 8 V DC |
| Comutar: Transistor | |
| Descrição da saída | passivo |
| Tensão de comutação mínima | 3 V DC |
| Tensão de comutação máxima | 30 V DC |
| Drop (ΔU) | < 1,4 V |
| Corrente de comutação máxima | 50 mA (à prova de curto-circuito) |
| Corrente de comutação mínima | 5 mA (à prova de curto-circuito) |
| Frequência de comando | ≤ 5 kHz |
| Sinal | |
| Quantidade de saídas | 2 |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 7 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 14 |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Instalação Ex (EPL) | Gc |
| Div. 2 | |
| Circuitos de corrente de segurança intrínseca (EPL) | Ga |
| Da | |
| Ma | |
| Div. 1 | |
| Dados técnicos de segurança | |
| Indutância interna máx. Li | desprezível |
| Capacidade interna máx. Ci | 1,1 nF |
| Máx. tensão de saída Uo | 9,6 V |
| Máx. corrente de saída Io | 10 mA |
| Máx. potência de saída Po | 25 mW |
| Máxima tensão técnica de segurança Um | 253 V AC |
| 125 V DC | |
| IIA (circuito de corrente simples): máx. indutância externa Lo / máx. capacidade externa Co | 1000 mH / 210 µF |
| IIB/IIIC (circuito de corrente simples): máx. indutância externa Lo / máx. capacidade externa Co | 1000 mH / 26 µF |
| IIC (circuito de corrente simples): máx. indutância externa Lo / máx. capacidade externa Co | 300 mH / 3,6 µF |
| IIC (circuito de corrente misto): máx. indutância externa Lo / máx. capacidade externa Co | 100 mH / 510 nF, 50 mH / 580 nF, 5 mH / 600 nF, 1 mH / 600 nF, 10 µH / 600 nF |
| IIB/IIA/IIIC (circuito de corrente misto): máx. indutância externa Lo / máx. capacidade externa Co | 100 mH / 1 µF, 5 mH / 1 µF, 1 mH / 1 µF, 10 µH / 1 µF |
| Dados | |
| Número de canais | 0 |
| Indicação de estado | LED verde (tensão de alimentação) |
| LED amarelo (estado de ligação) | |
| LED vermelho (falha de linha) |
| Desenho de medidas | |
| Largura | 12,5 mm |
| Altura | 112,5 mm |
| Profundidade | 113,7 mm |
| Profundidade NS 35/7,5 | 114,5 mm (encaixado em trilho de fixação NS 35/7,5 conforme EN 60715) |
| Classe de inflamabilidade conforme UL 94 | V0 (Caixa) |
| Material caixa | PA 6.6-FR |
| Dados técnicos de segurança | |
| Safety Integrity Level (SIL) | 2 |
| Dados técnicos de segurança | |
| Safety Integrity Level (SIL) | 2 |
| Condições ambientais | |
| Grau de proteção | IP20 (sem avaliação da UL) |
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (qualquer posição de montagem) |
| -40 °C ... 70 °C (Redução de carga) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Faixa de altura de utilização (≤ 2000 m) | |
| Altitude | ≤ 2000 m (Os dados técnicos indicados se referem a altitudes ≤2000 m acima do nível do mar. Para altitudes >2000 m acima do nível do mar, consulte a ficha técnica.) |
| Temperatura ambiente (funcionamento) | -40 °C ... 60 °C |
| -40 °C ... 70 °C (Redução de carga) | |
| Tensão de isolamento nominal | 265 V AC/DC (UIsolamento "ec": alimentação, entrada / saída) |
| Faixa de altura de utilização (≤ 3000 m) | |
| Faixa de altura | > 2000 m ... 3000 m |
| Temperatura ambiente (funcionamento) | -40 °C ... 54 °C |
| -40 °C ... 63 °C (Redução de carga) | |
| Máxima tensão técnica de segurança Um | 190 V AC |
| 110 V DC | |
| Tensão de isolamento nominal | 190 V AC/DC (UIsolamento "ec": alimentação, entrada / saída) |
| Faixa de altura de utilização (≤ 4000 m) | |
| Faixa de altura | > 3000 m ... 4000 m |
| Temperatura ambiente (funcionamento) | -40 °C ... 48 °C |
| -40 °C ... 56 °C (Redução de carga) | |
| Máxima tensão técnica de segurança Um | 60 V |
| Tensão de isolamento nominal | 60 V AC/DC (UIsolamento "ec": alimentação, entrada / saída) |
| Faixa de altura de utilização (≤ 5000 m) | |
| Faixa de altura | > 4000 m ... 5000 m |
| Temperatura ambiente (funcionamento) | -40 °C ... 42 °C |
| -40 °C ... 49 °C (Redução de carga) | |
| Máxima tensão técnica de segurança Um | 60 V |
| Tensão de isolamento nominal | 60 V AC/DC (UIsolamento "ec": alimentação, entrada / saída) |
| CE | |
| Certificado | Conformidade CE |
| Observação | adicionalmente EN 61326 |
| ATEX | |
| Identificação | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex ec [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificado | IBExU 08 ATEX 1100 X |
| UKCA Ex (UKEX) | |
| Identificação | I (M1) [Ex ia Ma] I |
| II (1) G [Ex ia Ga] IIC | |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex ec [ia Ga] IIC T4 Gc | |
| Certificado | CML 22UKEX3527X |
| IECEx | |
| Identificação | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Certificado | IECEx IBE 08.0005X |
| CCC / China-Ex | |
| Identificação | [Ex ia Ga] IIC |
| [Ex iaD] | |
| Ex nA [ia Ga] IIC T4 Gc | |
| Certificado | NEPSI GYJ20.1313X |
| UL, EUA / Canadá | |
| Identificação | Class I Div 2; IS for Class I, II, III Div 1 |
| Certificado | , C.D.-No 83104549 |
| Certificação para construção naval | |
| Certificado | DNV GL TAA00000AG |
| Safety Integrity Level (SIL, IEC 61508) | |
| Identificação | 2 |
| INMETRO | |
| Identificação | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Certificado | DNV 18.0141 X |
| EAC Ex | |
| Identificação | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Certificado | RU C-DE.AB72.B.00093/19 |
| Dados DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibration | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Resistência contra interferência | EN 61000-6-2 |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Radiação de interferência | EN 61000-6-4 |
| Campo HF eletromagnético | |
| Denominação | Campo HF eletromagnético |
| Normas / Determinações | EN 61000-4-3 |
| Critério de avaliação | A |
| Transientes rápidos (Burst) | |
| Denominação | Falhas transiantes rápidas (Burst) |
| Normas / Determinações | EN 61000-4-4 |
| Critério de avaliação | A |
| Interferência induzida | |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
| Critério de avaliação | A |
| Isolação galvânica | Isolamento de 3 vias |
| GB Standard | |
| Normas / Determinações | GB 3626.20 |
| GB 3836.1 | |
| GB 3836.4 | |
| GB 3836.8 | |
| GB 12476.1 | |
| GB 12476.4 | |
| Tipo de montagem | Montagem do trilho de fixação |
